五大類顎破特點介紹
，包括簡擺、復擺鄂破

2022-05-10 14:46

01復擺顎式破碎機

說到復擺顎破就要提下簡擺式

，兩者是按動顎運動軌跡劃分的，簡擺顎破（如下圖）有兩根軸和兩塊肘板

，其中一根是偏心軸，由電機帶動，動顎向定顎做往復運動

，物料由此發生擠壓破碎

，破碎后的物料靠自重排出破碎機。

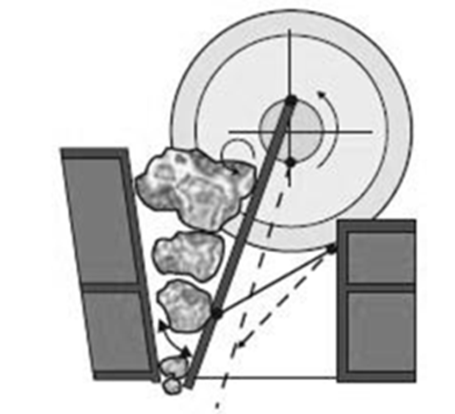

復擺顎破有一根偏心軸和一塊肘板

，旋轉的偏心軸帶動定顎，使動顎向定顎往復運動

，運動軌跡從上到下由圓向橢圓變化，物料除受到擠壓破碎外

，還受到一種向下掏的力

，這樣物料除自重作用排出破碎腔外，這種下掏力也加快了物料的通過速度

。

簡擺破碎機的優點在于襯板磨損遠遠小于復擺，除此之外

，其他方面都劣于復擺

，如生產能力低

，設備重量大

，因此基本已不用。當前市場上較多的都是復擺式顎破

。

02 振動顎式破碎機

振動顎式破碎機是利用不平衡振動器產生高頻振動和離心慣性力實現對物料的破碎。它由機架

、兩個對稱布置的動顎

、不平衡振動器、顎板彈性懸掛裝置等主要部件構成

。

顎板吊掛在機架上，一對不平衡振動器用電機驅動做相對轉動

。不平衡振動器的傳動裝置與動顎彈性連接

，可減少傳動裝置及其軸承上的沖擊載荷

。

該顎破不需配備大型基礎

，適合安裝在露天礦可移動式破碎機組和井下破碎機硐室

，批量給料

，也可以充滿給料，大于排料口尺寸的物料能自動通過

，不堵料

，不設安全裝置?div id="jpandex" class="focus-wrap mb20 cf">？善扑閳?jiān)硬物料

，也可以處理含有細粒成分多和含水分高的粘性物料。

03 顎旋式破碎機

顎旋式破碎機是基于標準旋回式破碎機開發的

。將旋回破碎機一側給料口封閉，另一側給料口加大

。給料口通常裝有帶齒襯板

，并與上機架一起形成了初碎區。初碎后的物料在破碎腔下部被進一步破碎

，以達到所要求的粒度。

顎旋式破碎機具有顎破與旋回兩段破碎的功能

，比同等規格的旋回破碎機可以處理更大的物料

，因此顎旋式破碎機具有更大的破碎比

，并且在給料區域不易堵塞

。

下圖為蒂森克虜伯生產的顎旋破碎機照片：

04 外動顎低矮顎式破碎機

與傳統復擺顎式破碎機正好相反，動顎和偏心軸分別位于破碎腔及定顎兩側

，由電機經三角皮帶驅動偏心軸，通過邊板將偏心軸的轉動傳到外側的動顎上

，使動顎進行周期性擺動

。落入動顎和可調顎組成的破碎腔中的物料受擠壓、劈裂和彎曲作用而被破碎

，由排料口排出。

動顎和連桿的分離

，使連桿的運動已不再約束動顎的運動特性

，只要改變機構參數，就可調整動顎運動軌跡

，從而獲得理想動顎運動特性，使動顎水平行程大

，垂直行程小

，破碎效率高，襯板磨損少

。外形低矮

，喂料高度低，降低破碎作業空間

，適于安裝在井下破碎機硐室

。通過調整肘板尺寸

，借助于可調顎自重

，可方便的調整排礦口大小。

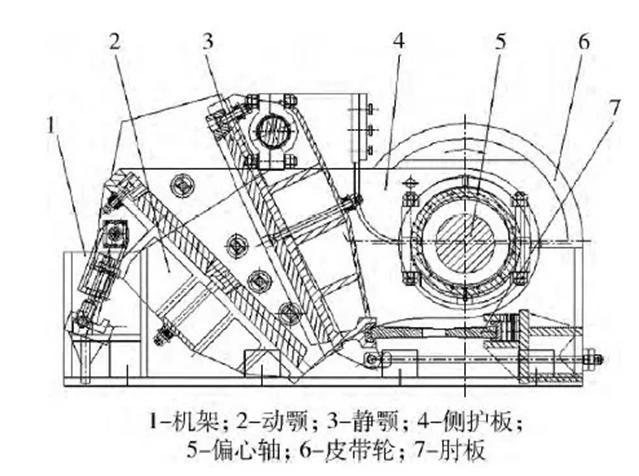

下圖是北京礦冶研究總院開發的新型外動顎低矮顎式破碎機：

05 雙腔顎式破碎機

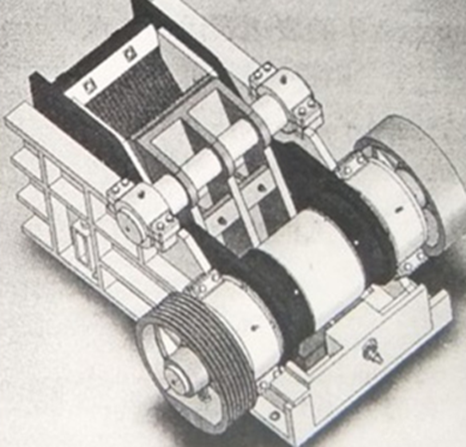

（1）沈陽**學院開發的SX系列雙動顎破碎機
以兩個同步反向相對運動的雙動顎取代了復擺顎式破碎機單動顎

，以推力板為負傾角的主體鉸接四桿機構替代正傾角結構。增加動顎水平行程

，提高破碎力

。采用深破碎腔、變嚙角

、高轉速、大動量的傳動等措施

，使該機具有處理能力高

、破碎比大、能耗低

、襯板磨損小的優點。

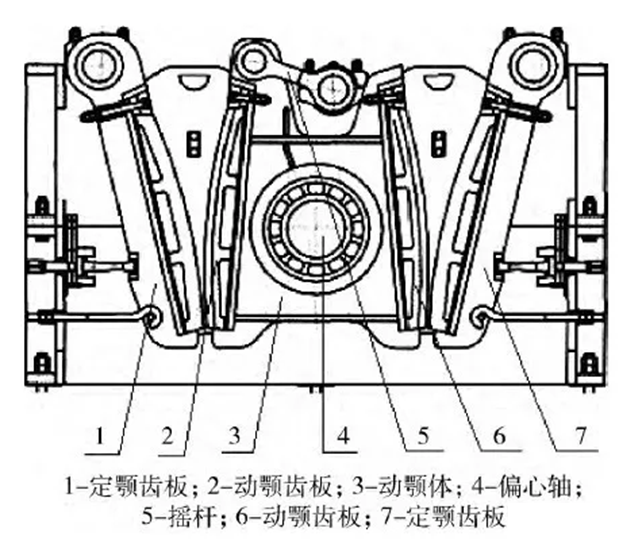

（2）北京礦冶研究總院開發的PSS型雙腔雙動顎式破碎機
具有獨特的單轉雙耳軸承座鑲嵌式動顎結構

，一根軸同時帶動兩個動顎工作

，充分利用破碎機空行程的蓄能作用，提高了處理能力

。負支承、零懸掛

、高深曲線型破碎腔

，破碎比大，產品粒度細

，襯板壽命長，排礦口調整方便

。

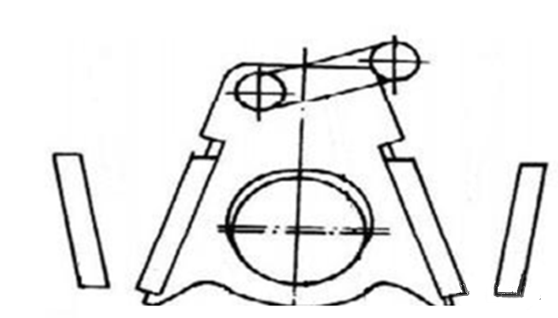

（3）中南工業大學開發的雙腔顎式破碎機
兩個破碎腔以偏心軸為中心對稱布置

，動顎兩側各有一塊活動齒板

，分別與固定顎板組成兩個破碎腔

。它是一個倒置的四桿機構，具有嚙角小

、破碎腔深的特點

，在排料口附近的平行區長，使物料破碎充分

，產品粒度細而均勻，處理能力大

，襯板磨損小

，齒板壽命長。

顎式破碎機盡管種類較多

，且有100多年的發展歷史，但應用最多的仍然是復擺顎式破碎機

，也是目前市場上應用最多的類型

。我們常說的顎破一般未特別指明均是復擺顎破。
